Офіси та гуртожитки будівельного майданчика

Огляд продукту та Центр завантажень



Надміцні модульні конструкції, розроблені для суворих промислових умов. Побудовані з оцинкованою структурною сталевою рамою та композитними ізольованими стіновими панелями, ці блоки служать довговічними офісами, модульними гуртожитками для робочої сили та багатоярусними комплексами. Блоки поставляються в упакованому вигляді, щоб оптимізувати витрати на логістику, і їх можна швидко зібрати на непідготовленій землі за допомогою кутових точок підйому.







Ключові характеристики

Модульна масштабованість:

Взаємозамінні стінові панелі дозволяють об’єднувати одиниці збоку або складати до 3 поверхів для створення індивідуальних багатокімнатних комплексів.

Швидке розгортання:

Конструкція плоскої упаковки дозволяє транспортувати до 4 одиниць в одному 40-футовому контейнері High Cube (40HQ). Стандартна збірка з 4 осіб займає менше 4 годин на одиницю.

Стійкість до погодних умов і корозії:

Гарячеоцинкований сталевий каркас, оброблений антикорозійним епоксидним грунтом і поліуретановим покриттям. Розроблений, щоб витримувати швидкість вітру до 120 км/год і стандарти сейсмічної зони 8.

Інтегровані комунальні системи:

Попередньо підключені електричні розподільні щити (варіанти, сумісні з CE/UL), приховані кабельні канали з ПВХ та вбудовані світлодіодні освітлювальні прилади.



Технічні характеристики



Параметр

Деталі специфікації

Стандартні розміри (Д x Ш x В)

6058 x 2438 x 2896 мм (20 футів за стандартом ISO)

Внутрішня чиста висота

2550 mm

Основна структура рами

3,0 мм конструкційна сталь Q235B / Q355B холодноформована, оцинкована гарячим способом

Параметри стінових панелей

50 мм / 75 мм сендвіч-панелі з мінеральної вати або поліуретану (PU) (сталева оболонка 0,5 мм)

Утеплення даху

Шар утеплювача скловати 100 мм + стельова пароізоляційна дошка

Конструкція підлоги

Цементно-волокниста плита товщиною 18 мм + 2.0 мм для міцної вінілової ПВХ підлоги

Ємність завантаження

Підлога: 2,5 кН/м²

Рейтинг вогнетривкості

Клас A1 (панелі з мінеральної вати)



Modular Worker Dormitory



Параметри компонування та конфігурації

Стандартна офісна одиниця:Одномісна кімната відкритого типу з подвійними склопакетами ПВХ, сталевими вхідними дверима та внутрішньою системою вентиляції, вентиляції та кондиціонування повітря.


Трудовий гуртожиток:Конфігурації двоярусних або 4-х ярусних конструкцій з окремими шафками, звукоізольованими внутрішніми перегородками та окремими модулями вологої кімнати/туалету.


Конфігурація комбінованого комплексу:Комплекти для з’єднання кількох блоків із гофрованими гумовими ущільнювачами та з’єднаннями коридорів між блоками для формування їдалень, клінік першої допомоги та блоків туалетів.



Додатки





Цивільна інфраструктура та будівельні майданчики:

Тимчасові офіси управління проектами, житлові приміщення інженерів і контрольно-пропускні пункти.



Віддалені енергетичні та гірничі табори:

Ізольовані будинки видобутку, їдальні та кімнати керування операціями.



Муніципальні та надзвичайні служби:

Тимчасові командні пункти, сховища для ліквідації наслідків стихійних лих та комунальні станції технічного обслуговування.






Параметри налаштування

01/

Оновлення стін та ізоляції:Конфігурації PIR-панелей або товстої мінеральної вати, розроблені для екстремальних кліматичних умов (робочий діапазон від -40 градусів до +50 градусів).

02/

Електричні стандарти:Регіональні конфігурації електропроводки відповідають стандартам IEC (ЄС), NEC (Північна Америка) або AS/NZS (Австралія).

03/

Зовнішня обробка:Зовнішнє гофроване сталеве покриття доступне в нестандартному кольоровому покритті за шкалою RAL або вставками з деревного композиту.

04/

Фенестрація:Надміцні захисні віконниці, протиударне скло ураганного класу та сталеві вхідні двері з панікою.





Монтаж, підйом і доставка

Оптимізація логістики:Модульні компоненти в плоских упаковках мінімізують витрати на морські перевезення.


Підготовка місця:Мінімальні вимоги до фундаменту; блоки встановлюються на регульовані сталеві опорні домкрати або бетонні опорні блоки.


Безпека підйому та такелажу:Оснащений 4 стандартними кутовими точками підйому ISO. Рекомендована вантажопідйомність крана Більше або дорівнює 5 тоннам із розсувною планкою або 4-ножною конфігурацією стропа для збереження безпечних кутів підйому під час розміщення на місці.


Підтримка збірки:Докладні посібники з механічного монтажу, покрокові схеми CAD і відеоінструкції надаються з кожною партією. За запитом доступний інженерний нагляд на місці.

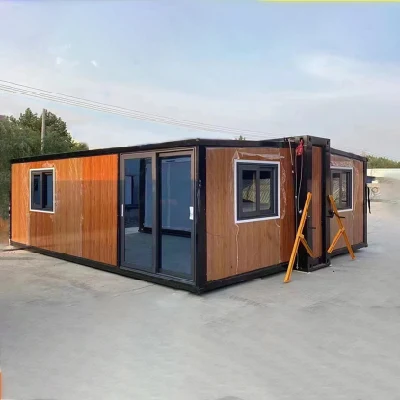

Multi-Occupancy Accommodation Unit



Контроль якості та виробничі можливості

Простежуваність сировини:

Конструкційна сталь, отримана з сертифікованих заводів із сертифікатами прокатних випробувань (MTC), що підтверджують межу текучості та допуски по товщині.

Автоматизоване виробництво:

Автоматизовані лінії для формування сендвіч-панелей і роботизоване дугове зварювання в газі CO2 (GMAW) для всіх основних вузлів каркаса.

Перевірка розмірів:

Перевірка всіх кутових ливарних пристосувань під лазерним наведенням для забезпечення точної прямокутності та вирівнювання між модулями.

Випробування покриттів і герметизації:

Випробування корозійної стійкості до сольового туману (ASTM B117), виконане на зразках структурного покриття; багатоетапне випробування водяного шланга на зібраних з’єднаннях даху перед відправкою.





Часті запитання





З: Який проектний термін служби цих контейнерних офісів і гуртожитків?

A: За звичайних умов технічного обслуговування та стандартного впливу навколишнього середовища первинна гарячеоцинкована сталева конструкція має проектний термін служби від 15 до 20 років. Панелі та внутрішнє оздоблення можна замінити модульно за потреби.

Питання: чи можна встановити ці блоки вертикально на місці?

A: Так. Конструктивні кутові лиття підтримують вертикальне укладання висотою до 3 поверхів. Для багатоповерхових конфігурацій включено структурні розрахунки та кріплення для замків з поворотним замком.

З: Яка підготовка місця потрібна перед доставкою?

A: Достатньо абсолютно рівної, утрамбованої гравійної підкладки або фундаменту з бетонної стрічки. Важкі вологі бетонні фундаменти, як правило, непотрібні, що скорочує витрати на підготовку майданчика та терміни будівельних робіт.

З: Як електричні та сантехнічні системи з’єднані між об’єднаними блоками?

A: Зовнішні промислові роз’єми Plug and Play з рейтингом IP65 інтегровані в периметр рами для швидкого підключення живлення. У лініях водопостачання та дренажу використовуються стандартні різьбові ПВХ муфти, встановлені під шасі підлоги.

Питання: чи вогнестійкі панелі стін і даху?

A: Так. У стандартних конфігураціях використовуються негорючі ізоляційні сердечники з мінеральної вати класу A1. Поліуретанові (ПУ) панелі доступні там, де потрібна більш висока теплоізоляція (R-значення) і місцеві норми це дозволяють.

З: Який типовий час виконання стандартних замовлень порівняно з індивідуальними?

Відповідь: Стандартні конфігурації зі складу відправляються протягом 15–20 робочих днів. Індивідуальні макети, спеціальні електричні стандарти або масові замовлення проектів зазвичай вимагають від 30 до 45 днів від підписання креслення до відправки заводських воріт.



modular-1
Запит про ціну

Щоб отримати деталізовану цінову пропозицію, включно з оцінкою вантажу до пункту призначення вашого проекту, будь ласка, надайте наступну інформацію нашій команді з продажу інженерів:
1. Розташування проекту та необхідні терміни доставки
2. Функція блоку (офіс, гуртожиток, їдальня, санітарний блок)
3. Необхідна кількість і конфігурація (одноповерховий або багатоповерховий штабелований)
4. Регіональний електричний стандарт (IEC, NEC або AS/NZS)
5 [Подати запит на пропозицію / зв’язатися з командою інженерів]
